梅花刺隔離網解析

添加時間：2020-09-28 點擊量：

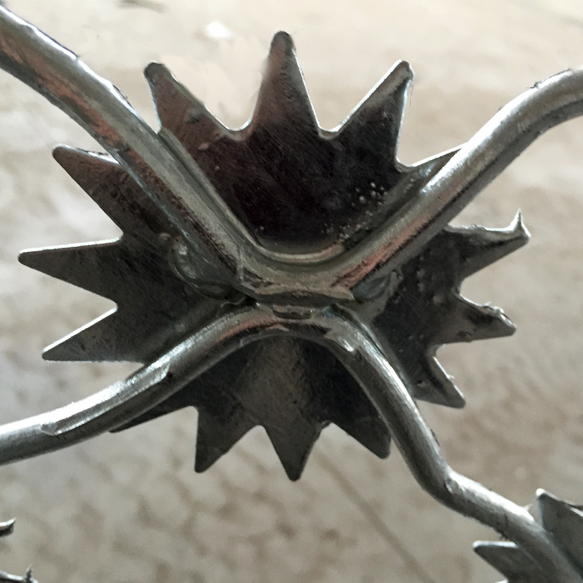

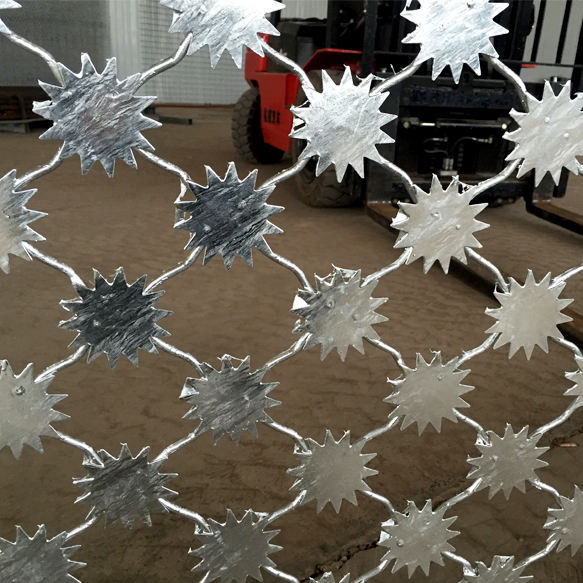

梅花刺隔離網為單層梅花刺片網，直徑不小于7.5cm，刺片厚1.5mm，采用Q235低碳鋼板沖壓成型。網片為菱形網孔，網格尺寸：120mm*110mm，網絲直徑8mm，采用S195線材高壓焊接，每一個焊點附焊梅花刺一個。

梅花刺隔離網立柱采用Q235鋼管，規格：φ114圓管，壁厚4 mm；立柱頂部直接焊接外徑140 mm、厚度6 mm法蘭盤方式；預留四只直徑16mm絲孔，與支架末端法蘭盤相對應。立柱法蘭盤和支架法蘭盤分別整體熱鍍鋅處理。立柱高4.5米，間距3米，立柱頂端全部做防水處理。每根立柱與法蘭盤連接處（與隔離網垂直兩面）焊接100mm*80mm*5mm四個三角支撐，大門兩側的立柱支撐筋骨直角邊長為120mm*100mm。

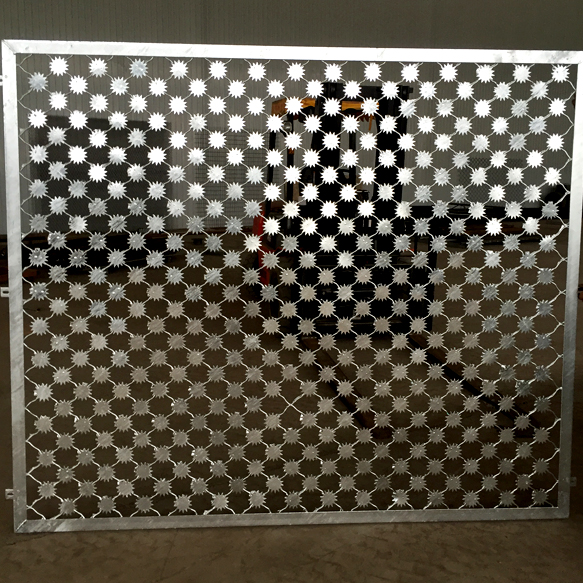

梅花刺隔離網單網幅度為3000mm*4500mm，使用邊框?yàn)?0*50*5mm角鋼和40*3mm扁鐵，將網絲、角鋼、扁鐵焊為一體；邊框與立柱采用螺栓固定邊耳連接，邊耳均為60*60*6mm扁鐵，邊耳螺孔可調，調節距離不小于20mm；邊耳固定螺栓為直徑14mm*50mm熱鍍鋅安全螺栓、螺母，每片網單邊連接點為8個以上。隔離網、立柱要求整體熱鍍鋅，上鋅量不低于300克，可做霧化試驗（附檢測報告），隔離網整體鍍鋅在內陸自然環境下，鋅層要求使用不低于10年。電動鋼閘門外框采用60mm*60mm*3mm（厚）方鋼，內框與網片邊框相同，門扇規格為5米*3米*2（高*寬），每單扇門中間加50*50*2mm橫襯方管，對開、平移。
